5V/100A

18V/50A

36V/50A

100V/20A

150V/10A

200V/20A

5V/200A

18V/100A

36V/100A

100V/30A

150V/20A

200V/30A

5V/300A

18V/200A

60V/50A

100V/50A

150V/30A

300V/10A

5V/500A

18V/300A

80V50A

120V/30A

150V/40A

300V/20A

1

輸入交流電源

單相電源: AC220V±10%/50Hz，最大輸入功率:電壓量程*電流量程*1.1

2

上位機電腦配置要求

WIN7或以上/4G運行內存/1T硬盤/酷睿I3處理器

3

電壓輸出

測量范圍   ： 滿量程*3%—滿量程 (連續可調)

測量精度   : ±（0.05%RD+0.05%FS）

穩 定 度   : ±（0.05%RD+0.05%FS）

最低放電電壓 ：根據用戶要求訂制

控制精度   : ±（0.05%RD+0.05%FS）

最小分辨率  : 0.001V

4

電流輸出

每通道測量范圍: 滿量程*0.1%—滿量程 (連續可調)

測量精度    : ±（0.05%RD+0.05%FS）

穩 定 度    : ±（0.05%RD+0.05%FS）

控制精度    ：±（0.05%RD+0.05%FS）

最小分辨率   ：0.0001A

5

功率/通道

最大輸出功率: 電壓量程*電流量程

6

電流響應時間

≤50ms（10%~90%電池負載，無超調 ）

高速動態響應能夠滿足高標準實測工況模擬測試需求

7

充放電轉換時間

≤50ms （10%~90%電池負載，無超調）

8

總通道功率

最大輸出：電壓量程*電流量程*通道數

9

數據記錄頻率

最高記錄頻率20HZ

時間△t：  50ms~3600S     (時間變化量)

電壓△U：  1mV~1000V      (電壓變化量)

電流△I：  1mA~50000mA     (電流變化量)

10

顯示位數

6位有效數字（電壓:×××.×××；電流：×××.×××）

11

工步跳轉時間

<1S

12

檢測采樣方式

四線制測量

13

基準電壓

采用美國專用基準集成芯片；溫度系數：5ppm/℃（最大值）

14

截止條件

電壓、電流、時間、容量、電壓變化量、T1、自定義變量、等多種結束條件。

15

充電模式

恒流充電、恒壓充電、倍率充電、恒功率充電、恒阻充電、恒流恒壓充電、工況模擬等。

16

放電模式

恒流放電、恒阻放電、倍率放電、恒功率放電、恒流恒壓放電、工況模擬等。

17

循環測試范圍

1—999999次，單循環工步數254，具有嵌套循環功能，最大支持5層嵌套。

18

安全保護

1)    硬件保護：過壓保護、過流保護、短路保護、反接保護、AC380掉相、相序保護、掉電數據保護、來電續接、過放保護、欠流保護、容量保護、過溫保護、心跳保護、參數設置異常保護、電壓趨勢異常保護、電流趨勢異常保護、電流波動異常保護、電壓波動異常保護、充電電壓上升速度異常保護、放電電流下降速度異常保護、電壓突變保護、電流突變保護（內部終端輸出接觸器控制，檢測到電壓電流異常時自動斷開，并軟硬件提示）、孤島保護功能，能夠在電網異常報警。

2)    軟件設置參數包括：電壓上限、電壓下限、電流上限、電流下限、容量保護、BMS信號保護、單體保護、過溫度保護、延時時間。

19

停電保護

外部斷電后，電池與設備之間自動斷開，有效避免因重新上電造成意外。

20

通道特點

1)    通道個數：根據總功率確定

2)    通道特點：恒流源與恒壓源采用雙閉環結構

3)    控制模式：獨立控制、獨立編程

4)    硬件設計：采用三電平、軟開關IGBT、高頻載波、高頻數字化DSP控制

21

硬件通信

1)    工業高速隔離RS485（USB接口）/19.2KBPS

2)    網口TCP/IP/10M/100M

22

數據采樣速度

10條數據/秒/通道

23

報警方式

測試完成提醒、安全保護報警、異常錯誤報警、彈幕提示信息。

24

上位機軟件

1)    LANBTS電池測試系統、WIN10風格、平面化GUI設計。

2)    支持控制方式: 啟動運行、正常停止、緊急停止、自動續接、任意跳轉、重置參數啟動、強制跳轉、通道變更等功能。

3)    基本功能: 循環控制,數據分析,數據庫集中管理,分層曲線、過程曲線、容量疊加曲線、事件記錄等。

25

編程方案

方案獨立、工步方案可分組、可修改、復制、分享、粘貼、參數智能輸入、自動完成、每步可單獨設置數據記錄方式、多種變量N1/N2/C1/T1智能循環條件判斷控制。

26

實時顯示

1)    當前電壓、電流、容量、絕對時間、循環次數、工作狀態、運行模式等。

2)    顯示塊可翻轉顯示，測試方案、變量和能量信息等，支持動態實時曲線顯示。

27

智能分選功能

支持多種智能分選功能，如電壓、電流、容量、時間及曲線，分選結果提示。

28

數據報告

支持單個或多個數據另存，多個數據另存自動新建文件夾，文件名自動加入啟動時間及箱號和通道號，便于數據管理。

29

數據備份

數據定時備份、掉電備份、電腦死機備份。

30

數據保存方式

用戶可自定義名稱及數據保存路徑，數據以文件方式保存。

31

軟件升級

支持網絡遠程推送，在線升級。

32

工作環境相對濕度

≤85% RH（沒有水汽凝結）

33

工作溫度范圍

-10℃~50℃（在范圍內，保證測量精度）

34

噪聲

<60dB

35

冷卻方式

強制風冷

36

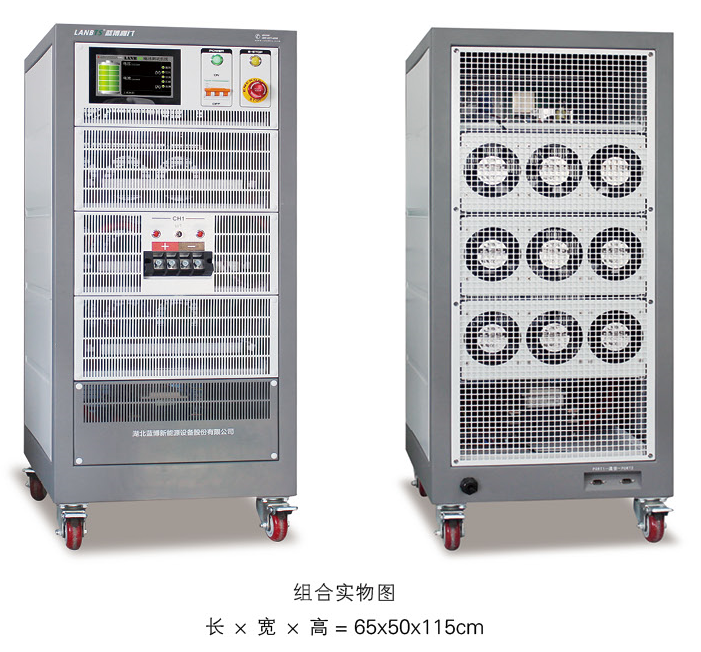

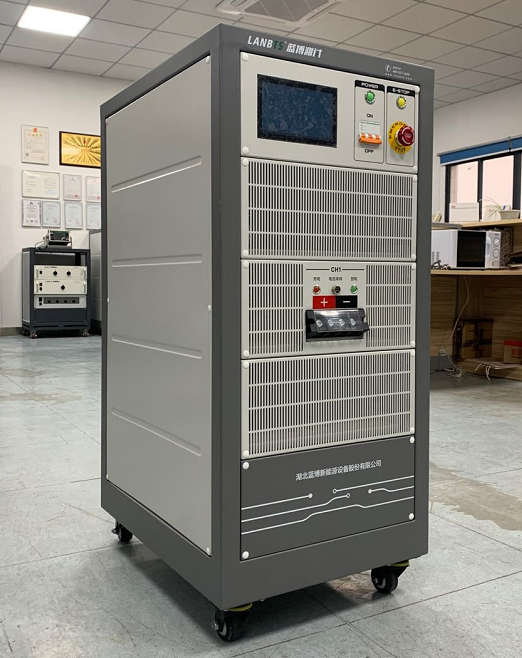

單元機柜尺寸

長×寬×高=65CM×50CM×112CM（以實物為準）

37

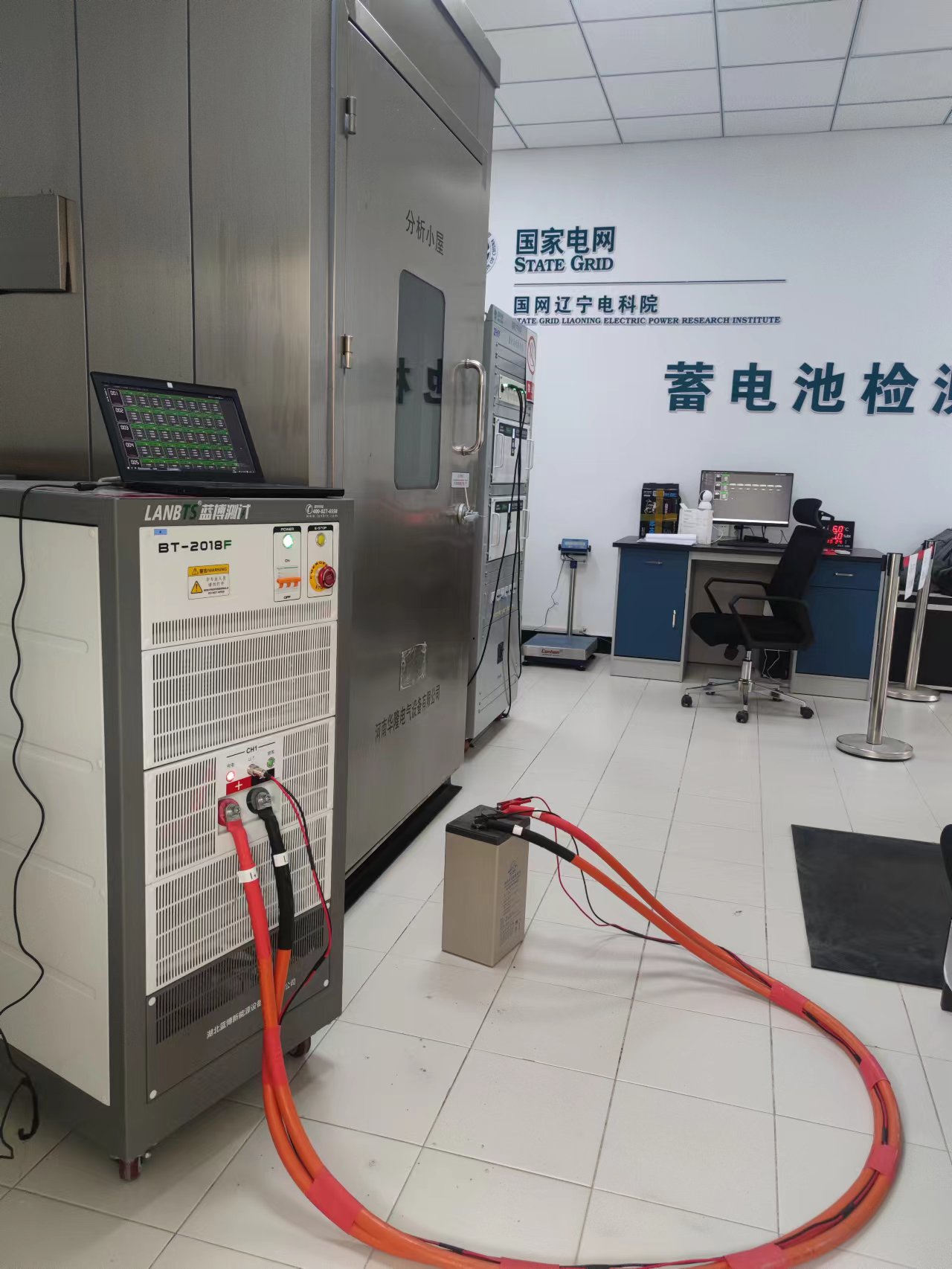

輸出電池夾具

根據用戶要求定制

38

擴展功能

（選配）

可根據用要求配置電壓、溫度輔助通道（輔助通道8CH/臺，用戶可自行確定與主通道關聯數量）、BMS通信、DBC文件導入、API文件接口。
